RealStable® R4M封装模组
RealStable® R4M封装模组

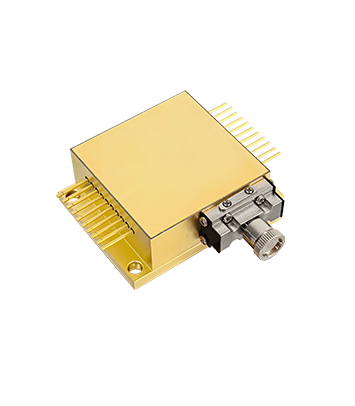

R4M是杏林睿光半导体AW系列多功能激光模组,多波长输出,可集成2-4种不同波长的主激光。光纤插拔式设计,配置光纤开关、PD光电探测器、RT热敏电阻、可更换防尘窗口片等功能。

产品参数
封装形式 R4M
四波长 三波长
中心波长(nm) 660/808/980/1064 638/808/980/1064 638/808/980/1064 638/808/915/980 450/638/980/1064 450/638/980 450/638/808
光学 连续输出功率 Pop(W) 1.2 8.5 10 10 0.2 8.5 10 10 0.5 8.5 10 10 0.2 8.5 10 10 4 0.5 10 10 4 0.5 10 4 0.5 8.5
波长公差(nm) ±10
光谱宽度 △λ(nm) <6
波长随温度特性 △λ/△T(nm/℃) 0.3
电学 阈值电流 Ith(A) 0.5 1.2 0.4 1.2 0.2 1.2 0.4 1.2 0.5 1.2 0.4 1.2 0.2 1.2 0.4 1.2 0.32 0.5 0.6 1.2 0.32 0.5 0.6 0.32 0.5 1.2
工作电流 Iop(A) 2 13 13 14 0.5 13 13 14 1.2 13 13 14 0.5 13 13 14 3.5 1.2 12 13 3.5 1.2 12 3.5 1.2 11
工作电压 Vop(V) 2.2 2.2 1.8 1.8 2.2 2.2 1.8 1.8 2.4 2.2 1.8 1.8 2.2 2.2 1.8 1.8 5 2.3 1.8 1.8 5 2.3 1.8 5 2.3 2
微分效率 ηes(W/A) 0.8 1 0.9 0.8 0.8 1 0.9 0.8 0.8 1 0.9 0.8 0.8 1 0.9 0.8 1.2 0.9 1 0.9 1.2 0.9 1 1.2 0.9 1
PD电流 Ipd(μA) <3000
热敏电阻参数 Rt(kΩ/β(25℃)) 10±5%/3450
光纤 光纤芯径 Dcore(μm) 200 400 200
光纤包层直径 Dclad(μm) 220 440 220
光纤涂覆层直径 Dbuffer(μm) 400 720 400
数值孔径 NA 0.22
连接器 SMA905
产品应用

医疗美容
材料加工

主要特点

光斑均匀
功率稳定
散热好
可靠性高
可选不同波长组合输出
