RealStable® AA-4系列传导冷却阵列
RealStable® AA-4系列传导冷却阵列

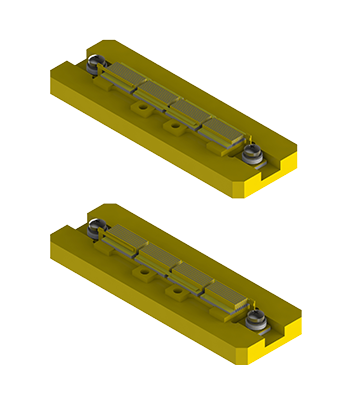

AA-4系列传导冷却阵列是杏林睿光开发的在宽温范围应用的器件。该款器件具有峰值功率高以及宽温应用等特点。

产品参数
光学参数
中心波长λc(nm) 790-812
中心波长范围δλc(nm) ±3
每Bar输出功率(W) 100 200
每组Bar数量 9 7
Bar间距(mm) 0.43 0.55
发光面积(mm×mm) 3.5×43 3.3×43
组间距 (mm) 1
组数量 4
单波长光谱宽度(FWHM)(nm) ≤6
快轴发散角(FWHM)θ⊥(°) ≤40
慢轴发散角(FWHM)θ∥(°) ≤10
波长温度漂移系数(nm/℃) ~0.3
电学参数
电光转换效率(%) ≥50
阈值电流Ith(A) ≤20 ≤30
工作电流Iop(A) 100 220
每Bar工作电压Vop(V) ≤2.1
占空比(%) ≤0.8%@3600W ≤0.6%@5600W
脉冲宽度(μs) ≤300
重复频率(Hz) 1-25 1-20
热学参数
工作温度范围(℃) -40~65
储存温度范围(℃) -45~85

注:1. 940nm~960nm之间波长可定制。
2.每组bar数量、bar间距、组间距接受定制。
3.安装和接线方式根据客户需求定制。

产品应用

泵浦源

科学研究

主要特点

硬焊料封装

高温应用

高峰值功率

高可靠性

可双波长集成
